制藥型凍干機技術參數表

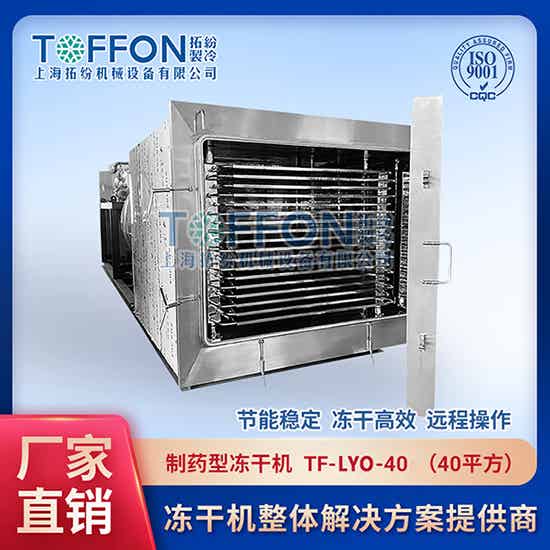

TF-LYO-40.0真空冷凍干燥機

制造標準 Manufacture Standards			cGMP
A、干燥箱（含41.m2板層） Chamber (with41.shelves)
序號SN	名稱 Name	型號/規格/材質 Model/Specifications/Material	數量 Number
1	干燥箱 Chamber	AISI 304 不銹鋼	1套
2	板層 Shelves	AISI 304不銹鋼	1套
		尺寸：2000 × 14950× 20mm Dimensions：2000 × 1495× 20mm	14+1層
3	箱門 Door	AISI 304 不銹鋼(部分) AISI 304 stainless steel (Section)	1套
4	干燥箱視鏡 Viewing port (chamber)	DN-150 mm 帶延時照明燈 DN-150 mm With time delay head lamp	1個
5	箱門視鏡 Viewing port (door)	DN-150 mm	1個
6	驗證孔  Validation port		1個
7	手動門鎖系統 Door lock system with safe	蝶形手柄設計 The butterfly handles	1套
8	制品測溫探頭 Product sensors	Pt-100 熱電阻 A級 Pt-100 Hot resistance  A Level	3支
9	導熱油溫度探頭 Temperature sensors (thermal fluid)	Pt-100 熱電阻 A級 Pt-100 Hot resistance  A Level	2支
10	板層最低溫度(導熱油進口) Shelves temperature Min	-50℃
11	板層最高溫度(導熱油進口) Shelves temperature Max	+80℃
12	干燥箱外形 Chamber type	長方型 Rectangular
13	盤管最低溫度 Coiled temperature Min	-70℃
14	冷凝器捕冰能力 Condenser frosting capacity	800Kg/批 800Kg/batch
15	冷凝器外型 Condenser type	Rectangular 長方形
16	極限真空Final vacuum	1.0Pa
17	PLC	日本OMRON	1套
18	計算機 Computer	聯想LENOVO	1臺
19	總裝機功率 Electricity-total electrical load	211kW (380V, 50Hz, 3Phase, 5Wire)
20	Cooling water for refrigerant cooling 用于制冷系統的冷卻水	80m3/hr (1.5≤P≤2bar, T≤25°C)
21	外型尺寸 Dimension of unit	9450*3200*4600
22	整機重量 Weight of unit	約28T (About )28T
23	凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value)	最大800Kg/批 800kg/batch (Max)
以上數據僅供參考，以實際設計圖紙為準
