制藥型凍干機技術參數表

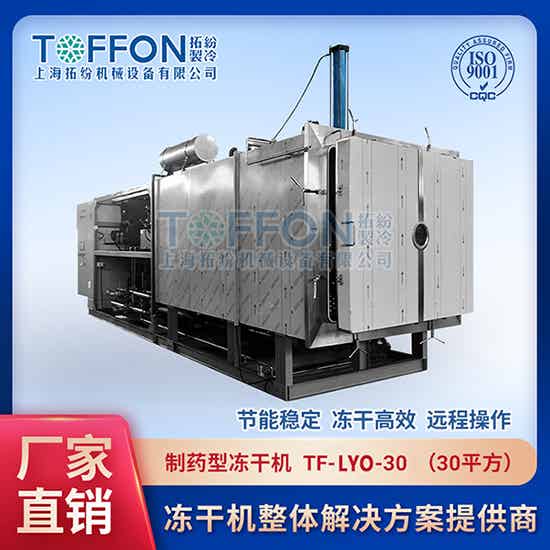

TF-LYO-30.0 真空冷凍干燥機

制造標準 Manufacture Standards				cGMP
A、干燥箱（含29.99m2板層） Chamber (with29.99 shelves)
序號SN	名稱 Name	型號/規格/材質 Model/Specifications/Material	數量 Number
1	干燥箱 Chamber	AISI 304 不銹鋼	1套
2	板層 Shelves	AISI 304不銹鋼	1套
		尺寸：2000 × 14950× 20mm Dimensions：2000 × 1495× 20mm	10+1層
3	箱門 Door	AISI 304 不銹鋼(部分) AISI 304 stainless steel (Section)	1套
5	板層最低溫度(導熱油進口) Shelves temperature Min	-50℃
6	板層最高溫度(導熱油進口) Shelves temperature Max	+80℃
8	擱板間距 Spacing	100mm
9	干燥箱外形 Chamber type	長方型 Rectangular
10	盤管最低溫度 Coiled temperature Min	-70℃
11	冷凝器捕冰能力 Condenser frosting capacity	400Kg/批 400Kg/batch
12	冷凝器外型 Condenser type	Rectangular 長方形
13	極限真空Final vacuum	1.0Pa
14	PLC	日本OMRON	1套
15	計算機 Computer	聯想LENOVO	1臺
16	總裝機功率 Electricity-total electrical load	158kW (380V, 50Hz, 3Phase, 5Wire)
17	Cooling water for refrigerant cooling 用于制冷系統的冷卻水	70m3/hr (1.5≤P≤2bar, T≤25°C)
18	整機結構 Machine construction	一體式 Union
19	外型尺寸 Dimension of unit	約9130 × 3,400 × 4,600
20	整機重量 Weight of unit	約21T (About )21T
21	凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value)	最大600Kg/批 600kg/batch (Max)
以上數據僅供參考，以實際設計圖紙為準
