制藥型凍干機技術參數表

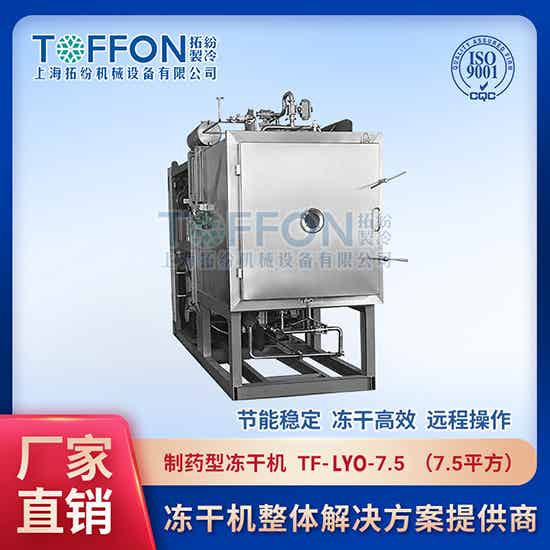

TF-LYO-7.5  真空冷凍干燥機

制造標準 Manufacture Standards				cGMP
A、干燥箱（含7.56m2板層） Chamber (with7.56m2 shelves)
序號SN	名稱 Name	型號/規格/材質 Model/Specifications/Material	數量 Number
1	干燥箱 Chamber	AISI 304 不銹鋼	1套
2	板層 Shelves	AISI 304不銹鋼	1套
		尺寸：1200 × 900 × 20mm Dimensions：1200 × 900 × 20mm	7+1層
3	板層最低溫度(導熱油進口) Shelves temperature Min	-55℃
4	板層最高溫度(導熱油進口) Shelves temperature Max	+70℃
5	板層溫度均勻性 Shelves temperature uniformity	±1°C（空載平衡后） ±1°C（soak stage）
6	擱板間距 Spacing	100mm
7	干燥箱外形 Chamber type	長方型 Rectangular
8	保溫層 Insulation	硅酸鋁和聚氨酯發泡材料 Aluminum silicate and polyisocyanurate foam
9	盤管最低溫度 Coiled temperature Min	-75℃
10	冷凝器捕冰能力 Condenser frosting capacity	100Kg/批 100Kg/batch
11	冷凝器外型 Condenser type	Rectangular 長方形
12	極限真空Final vacuum	1.0Pa
13	PLC	日本OMRON	1套
14	計算機 Computer	聯想LENOVO	1臺
15	總裝機功率 Electricity-total electrical load	35kW (380V, 50Hz, 3Phase, 5Wire)
16	Cooling water for refrigerant cooling 用于制冷系統的冷卻水	15m3/hr (1.5≤P≤2bar, T≤25°C)
17	整機結構 Machine construction	一體式 Union
18	外型尺寸 Dimension of unit	約4,600 × 2,000 ×2,850
19	整機重量 Weight of unit	約6.5T (About )6.5T
20	凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value)	最大100Kg/批 100kg/batch (Max)
以上數據僅供參考，以實際設計圖紙為準
