制藥型凍干機技術參數表

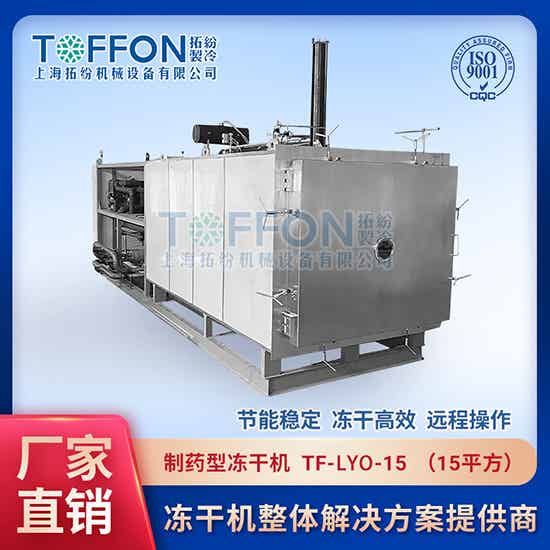

TF-LYO-15.0  真空冷凍干燥機

制造標準 Manufacture Standards				cGMP
A、干燥箱（含15.84m2板層） Chamber (with15.84m2 shelves)
序號SN	名稱 Name	型號/規格/材質 Model/Specifications/Material	數量 Number
1	干燥箱 Chamber	AISI 304 不銹鋼	1套
2	板層 Shelves	AISI 304不銹鋼	1套
		尺寸：1200 × 1200 × 20mm Dimensions：1200 × 1200 × 20mm	11+1層
3	板層最低溫度(導熱油進口) Shelves temperature Min	-55℃
4	板層最高溫度(導熱油進口) Shelves temperature Max	+80℃
5	板層溫度均勻性 Shelves temperature uniformity	±1°C（空載平衡后） ±1°C（soak stage）
6	擱板間距 Spacing	100mm
7	干燥箱外形 Chamber type	長方型 Rectangular
8	盤管最低溫度 Coiled temperature Min	-70℃
9	冷凝器捕冰能力 Condenser frosting capacity	300Kg/批 300Kg/batch
10	Final vacuum 極限真空	≤1×10 -2mbar
11	PLC	日本OMRON	1套
12	計算機 Computer	聯想LENOVO	1臺
13	總裝機功率 Electricity-total electrical load	75.5kW (380V, 50Hz, 3Phase, 5Wire)
14	Cooling water for refrigerant cooling 用于制冷系統的冷卻水	30m3/hr (1.5≤P≤2bar, T≤25°C)
15	整機結構 Machine construction	一體式 Union
16	外型尺寸 Dimension of unit	約5,700 ×1,950 × 3,650
17	整機重量 Weight of unit	約12.5T (About )12.5T
18	凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value)	最大300Kg/批 300kg/batch (Max)
以上數據僅供參考，以實際設計圖紙為準
